環保型移動石子破碎機4000噸山西生產現場
設備配置:鄂破移動破碎機+圓錐破移動破碎機
生產能力:400t/h
進料粒度:≤600mm
成品:精品機制砂、石粉
成品尺寸:0.075-5mm、0-0.075mm
成品用途:高速建設使用
項目背景:
用戶來自山西,生產物料用于高速建設使用,因項目在建造中需要的是大量高標混凝土,所以此次項目對機制砂要求品質非常高,傳統的石子破碎生產線存在細度模數偏大、粉塵污染大、占地面積廣等多種缺陷,用戶經過考察之后選擇了“環保型移動石子破碎機”生產線,于2019年7月正式開工。
環保型移動石子破碎機生產線一體化生產,智能化工藝流程

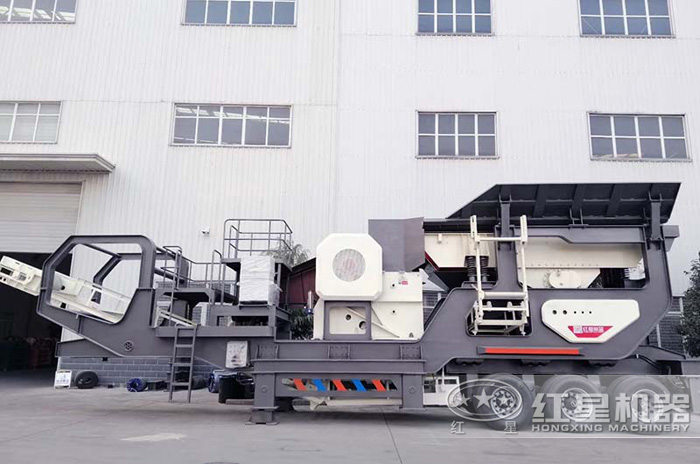

鄂破移動破碎機:給料+粗碎

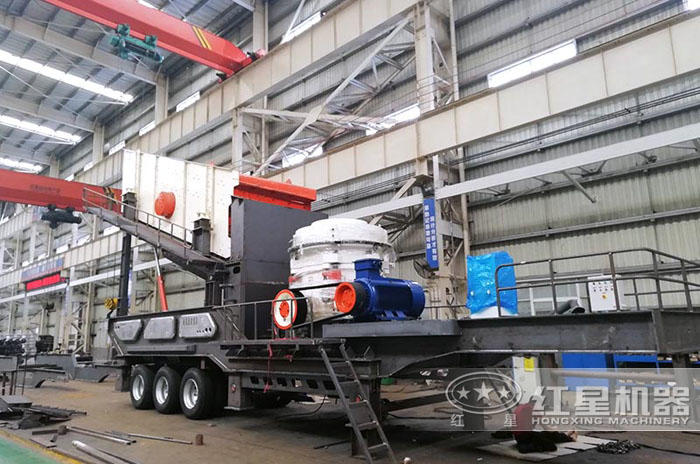

圓錐破移動破碎機:中細碎+篩分
1、由鏟車將物料放入鄂破移動破碎機中,給料機會均勻的投入鄂式破碎機粗碎處理,達到移動粒度之后由輸送帶傳出。
2、圓錐破移動破碎機與鄂破移動破碎機距離很近,通過粗碎設備傳輸帶傳出的物料直接輸送到圓錐式破碎機中,自動調節出料粒度,破碎之后直接篩分,獲得三種不同規格物料,其中不合格的返料返回圓錐式破碎機。
3、破碎完之后直接輸送到成品區,整個過程只需兩臺移動式破碎機設備。
環保型移動石子破碎機“項目優勢”
A、全封閉生產系統,環保性能更好
移動石子破碎機使用的是全封閉生產系統,密封式傳輸帶,隔絕粉塵外泄;利用設備之間的距離和空間,融合壓電式主動隔振系統有效降低噪音。
B、采用PLC集中控制系統,自動化程度高

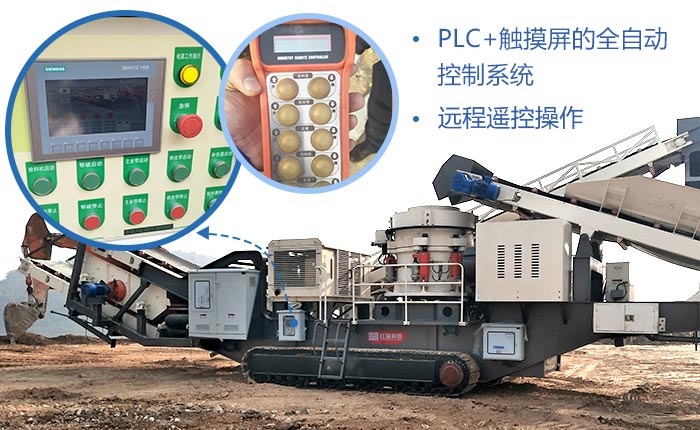

PLC控制系統,自動化程度高
兩臺設備配備有PLC集中控制系統,實現遠程操控和近距離使用,可實時監測設備的溫度、氣流、生產數據等。
C、結構緊湊,節省占地面積

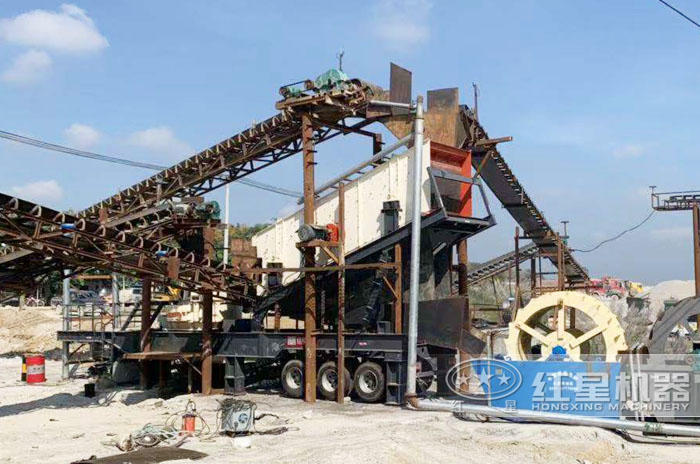

設備占地面積小,符合環保
每臺設備的長度不超過13米,寬不超過5米,折疊式給料機,可伸縮、可翻轉式傳輸帶,占地面積小,轉彎半徑小。
多種環保型移動石子破碎機型號,同時可量身定制
| 型號 | HX938HD86 | HX1149HD98 | HX1349HD110 | HX1349HD125 |
| 運輸長度(mm) | 12600 | 13500 | 14500 | 15200 |
| 運輸寬度(mm) | 2600 | 2700 | 2800 | 2900 |
| 運輸高度(mm) | 3870 | 4200 | 4450 | 4500 |
| 最大長度(mm) | 12500 | 14000 | 16100 | 16700 |
| 最大寬度(mm) | 4100 | 4500 | 5100 | 5100 |
| 最大高度(mm) | 4100 | 4900 | 5000 | 5300 |
| 重量(t) | 39 | 57 | 55 | 65 |
| 輪胎配置 | 并裝雙軸 | 并裝三軸 | 并裝三軸 | 并裝三軸 |
| 破碎機型號 | HD86 | HD98 | HD110 | HD125 |
| 最大進料(mm) | 500 | 550 | 660 | 800 |
| 出料口調整范圍 | 50-150 | 75-175 | 100-200 | 125-225 |
| 處理量(t/h) | 85-275 | 110-350 | 215-510 | 280-650 |
| 給料機型號 | ZSW380×95 | ZSW420×110 | ZSW490×130 | ZSW490×130 |
| 主皮帶機型號 | B800×8.5m | B1000×9.5m | B1000×11m | B1200×11m |
| 側出皮帶機型號(選配) | B500×3m | B650×3.5m | B650×4m | B650×4m |
| 發電機組型號(選配) | 200KW | 250KW | 270KW | 400KW |
| 除鐵器型號(選配) | RCYD(C)-8 | RCYD(C)-10 | RCYD(C)-10 | RCYD(C)-12 |
| 型號 | HX3S185GYS300 | HX3S216GYS400 | HX3S216HP300 |
| 運輸長度(mm) | 14500 | 15000 | 16000 |
| 運輸寬度(mm) | 3000 | 3000 | 4550 |
| 運輸高度(mm) | 4400 | 4500 | 4600 |
| 最大長度(mm) | 17000 | 16000 | 17000 |
| 最大寬度(mm) | 3400 | 3900 | 6900 |
| 最大高度(mm) | 5800 | 6500 | 4700 |
| 重量(t) | 34.5 | 49.5 | 41 |
| 輪胎配置 | 并裝雙軸 | 并裝三軸 | 并裝三軸 |
| 圓錐破 | GYS300 | GYS400 | HP300 |
| 出料皮帶機 | B650×15M×2 | B800×15M×2 | B800×15M×2 |
| 返料皮帶機 | B650×14M | B800×14M | B800×16M |
| 成品皮帶機 | B500×15M | B800×6M | B650×15M×2 |
| 振動篩之下 | B800×7M | B800×8M | B800×9M |
| 振動篩型號 | 3YK1854 | 3YK2160 | 3YK2160 |
環保型移動石子破碎機屬于“百變型”設備,并不是只有固定式型號,大型設備廠家更趨向于人性化設計,支持“量身定制”,根據用戶的(生產場地大小、設備進出口朝向、進出料粒度、環保要求等)設計出不同的設備,以達“巧投資、大回報”的效果。
全國2000+環保型移動石子破碎機生產現場,支持就近實地考察

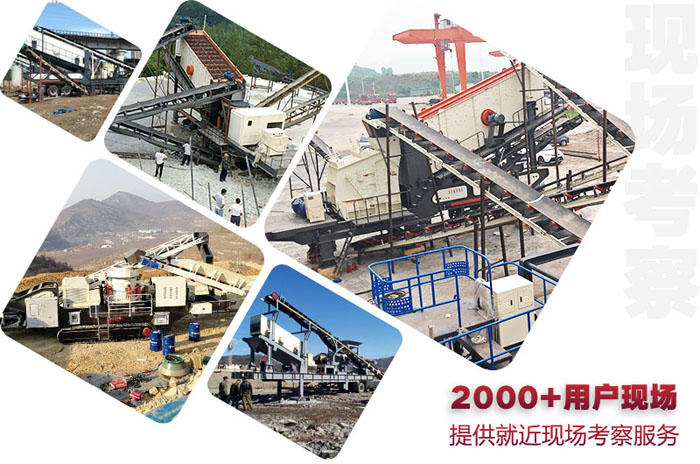

設備現場歡迎用戶隨時“就近考察”
“環保不環保,考察才知道”,紅星移動石子破碎機生產現場遍布全國,只需點擊現場考察,可獲取24小時客服為您定制的就近考察路線,選擇大型廠家,保證生產效益,降30投資成本。
