反擊式破碎機的破碎腔設計是否合理，對破碎機的各項性能指標均有很大的影響。因此設計出結構合適的破碎腔是保證反擊式破碎機有優越性能的重要問題。本文將以轉子直徑D和 為基準來介紹反擊式破碎機的破碎腔各結構參數的確定方法。

1）導板卸載點α

導板卸載點α在30°~50°之間，一般α角小，破碎機高度較低，從而降低破碎機的機高、減輕設備的重量、增加破碎腔圓弧長度。因此，在條件允許的情況下，導板卸載點α以30度最為合適。

2）給料口、排料口的尺寸及給料導板傾角β

給料口寬度B≈0.7D，排料口尺寸：e1min≈0.1D，e2min≈0.01D，D是轉子的直徑。

反擊式破碎機的物料是沿導板進入破碎腔，因此導板傾角β是一個重要的參數。Β角越大，物料沿導板下滑的速度越快，但破碎機高度增加；β角越小物料沿導板下滑的速度越慢，甚至出現堆料的現象，但破碎機高度降低。因此，在其他條件允許的情況下，β適合取較小值。一般β角在45°~60°之間。

3）破碎腔其他參數

δ角是板錘外圓切線，即物料沖向反擊板的運動方向上與反擊板垂線之間的夾角，一般在2度左右。在實際中，反擊板一般采用折線型，這樣的破碎機效果較好，且襯板磨損少。

θ與轉子長度結合可確定反擊板的排料口處一段反擊板的位置。對于 反擊板，應盡可能靠后，且下端排料口接近轉子水平 ，也即θ在66~77度之間，θ應盡量選擇較大值，這樣會增加細碎效果。

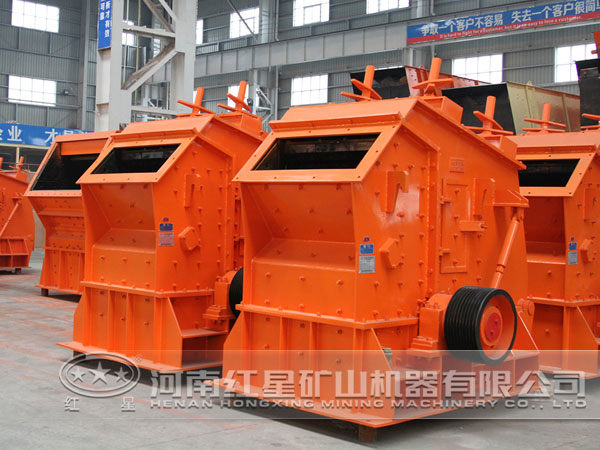

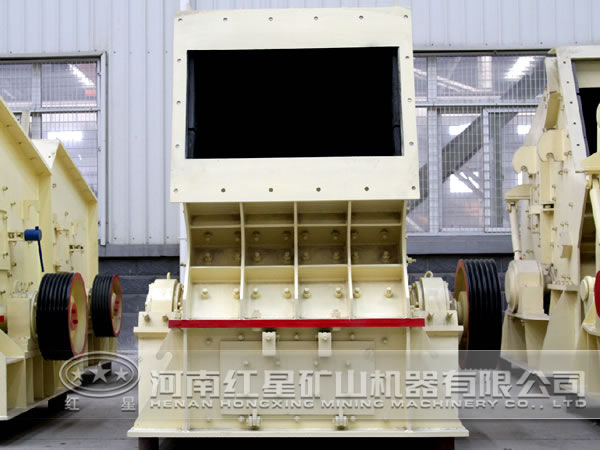

反擊式破碎機，是一種好的的中細碎設備，外形美觀、結構成熟、質量過硬、價格實惠，得到廣大投資企業的喜愛和認可，歡迎大家咨詢選購！選購電話：0371-67772626。
