顎式破碎機常常用在物料的粗碎作業,工作條件惡劣,在使用過程中需要定期檢修與維護。現在結合客戶的實際需要,詳細介紹顎式破碎機各個部件的檢修操作方法。
.jpg)

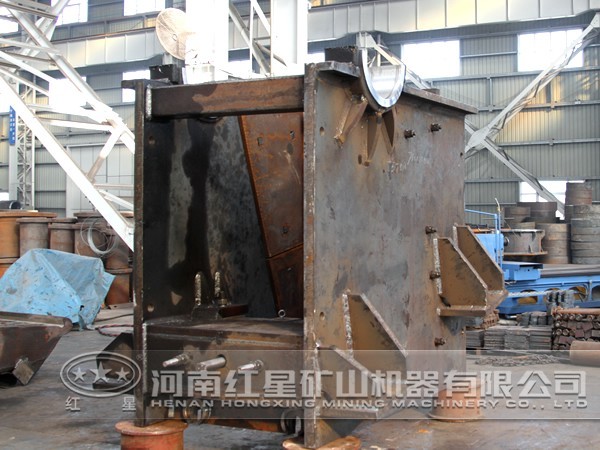

一、機體的檢修
1. 鑄鐵表面應光潔無粘砂、氣孔、縮孔、夾渣、裂紋等缺陷,否則應修補或更換。
2. 安裝要按技術規定執行。
3. 機座的縱向水平度不應超過0.5mm/m。
4. 機座的橫向水平度不應超過0.15mm/m。
5. 機座上面的部件,應在機座找平、找正并緊固好螺栓后,方可進行安裝。
6. 機架兩側護板,其整個平面彎曲不得大于1.5mm,否則要修正;各孔位置對應公稱尺寸誤差不應超過0. 5mm;護板與側墻固定要牢固,不得有松動,厚度磨損壞2/5時,應更換。
(2).jpg)
二、動顎體的檢修
1. 檢修前要切斷電源,先松開拉桿上的彈簧,拆下后推力板。
2. 拆下動顎體兩端瓦座,即可將動顎體吊出檢修。
3. 下部推力板槽應和軸承孔徑 平行,其平行偏差不得大于0.3mm。
4. 兩端軸承孔軸線的同軸度為0.05mm。
5. 兩端面對軸孔的軸線垂直度為0.08mm。
6. 動顎下部固定襯板的凸沿磨損后應補焊修理,動顎與機架兩側應保持相等距離,偏差不得超過±2mm。
7. 襯板支承表面應粗加工,裝配時與顎體接觸必須良好,不得有撓角懸空現象,必要時研磨或用砂輪修平,與動顎固定要牢固接觸均勻,不得有松動現象;襯板可以調頭使用,如有裂紋及其他影響強度的缺陷及齒形高度磨損嚴重,應更換。

三、偏心軸的檢修
1. 檢修前要切斷電源,先松開拉桿上的彈簧,拆下后推力板。
2. 拆下偏心軸兩端瓦座,拆下皮帶輪,將偏心軸吊出。
3. 偏心軸檢驗無裂紋。
4. 偏心軸對固定軸的平行度不大于0.1mm/m。
5. 偏心軸安裝水平度小于0.1mm/m。
四、調整部件的檢修
1. 檢查修理各零件,裝配要協調可靠,不得有卡住現象。
2. 推力板的兩支承面與襯鐵接觸均勻,其間隙不得超過0.7mm,裝配時應在推力板與襯鐵之間涂以石墨潤滑脂或加含有二硫化鉬的潤滑脂。
3. 彈簧端面對 垂直度不得大于3.5mm;表面必須光潔平整,如發現裂紋等缺陷不得使用;壓縮彈簧在機組運轉過程中如發現殘余變形要及時更換, 負荷24h內不得發生殘余變形,否則應更換;調整時擰得不要太緊或太松,預緊程度以壓縮彈簧起作用為宜。
.jpg)
五、帶輪及飛輪的檢修
1. 帶輪及飛輪與主軸裝配時,必須牢固。
2. 帶輪及飛輪的端面和徑向圓跳動公差為0.3mm。
3. 軸頭壓蓋裝配必須牢固,固定螺栓不能有松動現象,并上好鎖緊裝置。
4. 帶輪安裝固定后,調整電動機找正,兩輪幾何平面應重合,其兩輪中心距偏差應小于或等于1mm/m。
5. 滑動軸承或滾動軸承的安裝按其技術要求執行。
