在選礦工藝流程中，分級作業是重要的環節，通常與磨礦工藝相互配合，能夠提高磨礦環節效率，從而保證選礦質量。由此可見分級工藝技術的重要性，因此，本文就常用的分級設備及其技術進行綜合介紹。

分級設備一般是通過重力、離心力和機械振動等作用力和原理來進行分級作業，選礦上通常分為重力水力分級設備、離心力水力分級設備和高頻細篩三大類。本文就對國內外選礦分級設備的研究應用進展情況進行評述，為正確選擇及應用各類分級設備提供參考依據。

重力水力分級設備

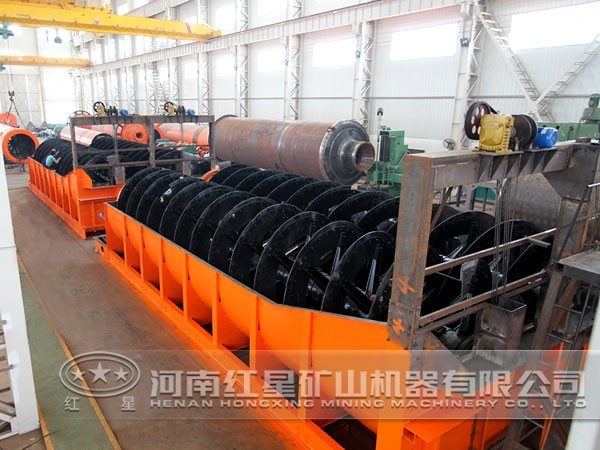

1、螺旋分級機

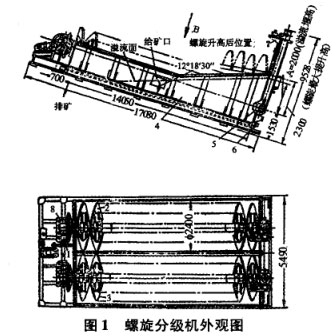

螺旋分級機是選礦分級生產中一種較常用的、平流式水力分級設備。其結構見圖1。主要由傳動裝置、螺旋葉片、槽體、升降機構、下部支座(軸瓦)和溢流堰組成。

螺旋分級機常用于磨礦閉路循環對礦漿進行按0．3～0．15mm粒級分級作業。由于設備存在分級面積小；分離出的合格礦粒在水平橫向流動路徑過長造成二次沉降；以及螺旋葉片轉動引起礦漿擾動等影響，造成產品質量差和分級效果低，分級質效率一般在30％～50％左右，較高也只達60％，但沉砂濃度高可達80％以上。

這類設備結構簡單、工作可靠、操作方便、運行費用低、槽子安裝坡度較大，便于實現與磨機的自流聯結等特點，可用于重力選礦廠中分級礦砂和細泥，及洗礦作業中的脫泥、脫水等作業，在磨礦作業中則往往作檢查分級。

2、圓錐水力分級設備

分泥斗是一種結構簡單的圓錐分級設備如圖2。

分泥斗主要用在水力分級機前對原礦進行脫泥，以提高分級效率；也可用在磨礦設備前為礦漿濃縮、脫水，提高磨機給礦濃度；還可用在各種礦泥選別設備前控制給礦濃度和礦量；在生產流程中還兼有儲礦作用。分泥斗的特點是結構簡單，容易制造，不需要動力，操作方便。缺點是配置高差較大，溢流橫向流造成細粒回流或二次沉降現象發生，沉砂夾細嚴重，分級效率低。

圓錐水力分級機結構圖如圖3。

設備適用于對金屬、非金屬礦及其它物料的分級。國內外生產資料表明，有關選礦廠采用圓錐水力分級機取代水力旋流器作為 分級設備與磨礦設備構成閉路分級，在處理量相同時，循環負荷從390％(一段分級系統)減少到136．5％(兩段分級系統)；最終產品的質量得到了改善，產品中細粒級(一200目)增加，粗粒級(+100目)減少。在正常生產狀態下，磨礦機的磨礦能力處理量可提高30％以上。

3、機械攪拌式水力分級機

該機采用間斷排礦，有利于提高沉砂濃度， 達40％～50％，可滿足下道選別作業要求。設備在鎢礦重選廠應用較多，據設備有關生產數據計算，按66μm粒級分級的質效率為60．36％。缺點是結構復雜，設備高度較大，與選別設備配置高差大，操作維護不便。

4、云錫式水力分級箱

分級箱常用于錫礦選廠搖床重選作業給料的分級作業，與搖床相配置，為搖床提供在粒度、數量和濃度上適合選別作業要求的給料。該分級設備用于搖床給料、原生和次生礦泥、復洗搖床給料分級作業，分級效率較低，為10％～30％左右。特點是設備結構簡單，不耗動力，設備高度小，易于搖床配置，操作方便。工作時耗水量大，阻砂條容易堵塞，箱內礦漿攏動大，導致分級效率降低。

5、斜窄流分級箱

設備結構及作業的特點：①設備系分級單元集成元件經多次集成組合而成。首先是由分級單元集成為一個斜窄流分級組合體，其次是由幾個相同的分級組合體及給料區、集砂區等功能部件構成一個完整的設備。

②采用斜淺層沉降原理分級，成數倍地提高設備單位占地面積的生產能力。

③采用斜窄流小斷面作業，基本消除了水力分級中有害的礦漿橫向流和“籪路”現象，從而大大地提高分級精度，提高分級產品質量和分級質效率。

④采用無壓、開放式給(進)料，分級組合體利用給料區與分級作業區的礦漿靜壓差進行分級作業，設備無運動部件，動力、易損件消耗低，生產操作管理和維護簡便。

設備應用于鐵、鈦、錫金屬選礦中間礦漿產品按0.1—0.019mm粒級分級、脫泥作業，分級質效率為55％～80％，用于磷礦閉路磨礦分級回路中，分級質效率接近60％

離心力水力分級設備

主要由旋流器、水封箱、沉砂分級導管、給料管架、溢流和沉砂收集排放設施等組成。

設備常由多個25-250mm旋流器組裝而成，常用于鐵、鈦、錫金屬中間產品礦漿微細粒分級(脫泥)、濃縮與富集作業，分級效率為70％-80％，富集比大，沉砂濃度高，工作穩定。設備已應用于高嶺土等非金屬選礦除砂提純和微細粒級(10、5)精選分級作業；以及用于氧化鋁廠的砂狀與細粒粉狀氫氧化鋁分離作業。

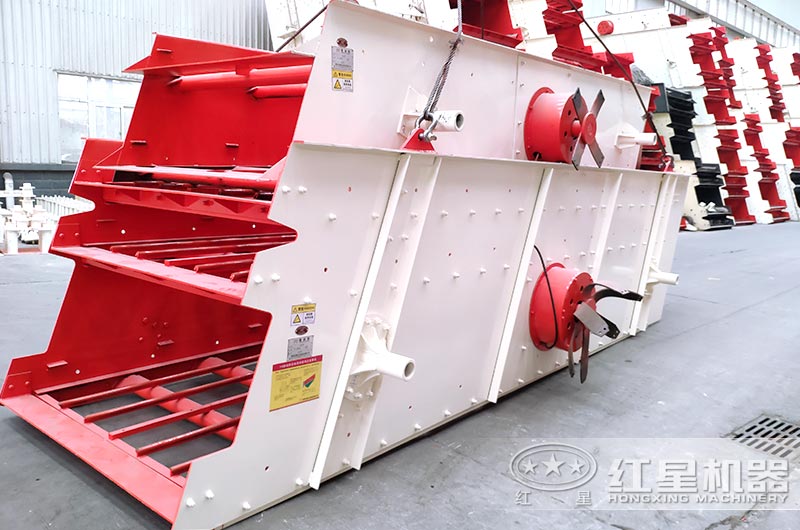

高頻細篩分級設備

隨著對高頻細篩設備的不斷研究與改進，采用多層重疊式篩網、高頻低幅振動和耐磨防堵篩網等技術，設備結構合理、性能良好，篩網開孔率大，設備處理能力大，分級精度高，篩分效率高，同時篩網不易堵塞，使用壽命長等特點。

振動篩分機，紅星廠家分級機現貨

設備已在國內黑色金屬、有色金屬、非金屬礦山等行業中大量應用，在鐵礦山中應用最多。在磨礦回路中既可作為獨立的分級設備，又可與螺旋分級機、旋流器、濃泥斗等聯合用于二次分級流程的分級，以進一步提高分級作業效率，同時也可作為進一步提高磁選精礦品位的篩分設備。

上述分級設備不僅結構及分級原理不同，性能不同，其產品粒度特性也不相同。這要求我們在分級作業設計和生產中，熟悉各類設備技術性能和應用范圍，做好設備獨立或聯合運用的選擇與應用工作。
